Ponte di Hellibongo sul fiume Chari

Controllo e supervisione dei lavori di costruzione del ponte di Hellibongo sul fiume Chari nel dipartimento di Barh Koh

Paese

Ciad

Cliente

Ministère des Infrastructures et des Transports

Finanziatore

Budget Général de l'Etat

Associazione

ECOTOPO (Ciad) (partner)

Periodo

06/2010 - 11/2012

Descrizione Progetto

I lavori in oggetto prevedono la costruzione di un ponte in cemento armato che attraversa il fiume CHARI a HELLIBONGO. La lunghezza è di 281 m (14 campate di 20 m ciascuna).

Sotto struttura : 2 spalle e 13 pile:

-           fondazioni su pali forati in cemento armato di 1200 mm di diametro e lunghezza compresa tra 24 e 27 m per un totale di 94 pali ; 6 pali per pila e 8 per spalla (2 x 8 + 6 x 13) ;

-           piastre di fondazione : 6.00x9.60 x1,60 m di spessore

-           pile realizzate con 3 colonne circolari in cemento armato di 1200 mm di diametro e altezza variabile compresa tra 3.70 e 8.70 m

-           trave principale : 1.60x9.30x1.00m di spessore

Sovrastruttura dell’impalcato :

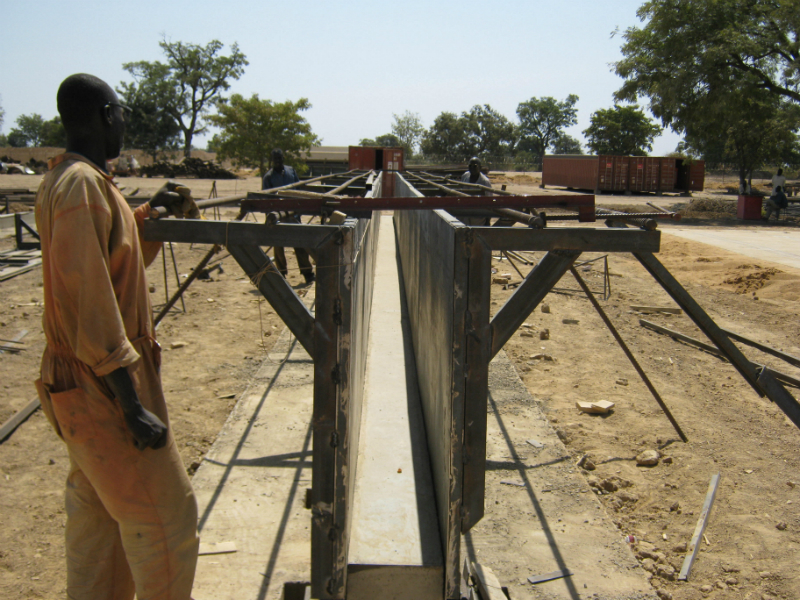

-           dieci travi in cemento armato di 1,00 m di altezza e 32 cm di spessore a trave prefabbricata;

-           soletta di 18 cm di spessore e gettata in opera su impalcato a perdere di 5 cm di spessore.

Opere complementari e di scarico realizzate lungo l’accesso dal lato di Sarh :

-           uno scatolare multiplo a 7 canne di 8.20x9 m di altezza per una lunghezza totale di 65.50m ;

-           2 scatolari doppi 2x5.00x7,11m di altezza ;

-           1 scatolare quadruplo 4x5.00x7.11m di altezza.

Movimenti di terra :

-          scavo                              5 250 m3

-           terrapieno                 119 127 m3

-           piattaforma                 13 200 m2

Oltre alla realizzazione del ponte, i lavori comprendono:

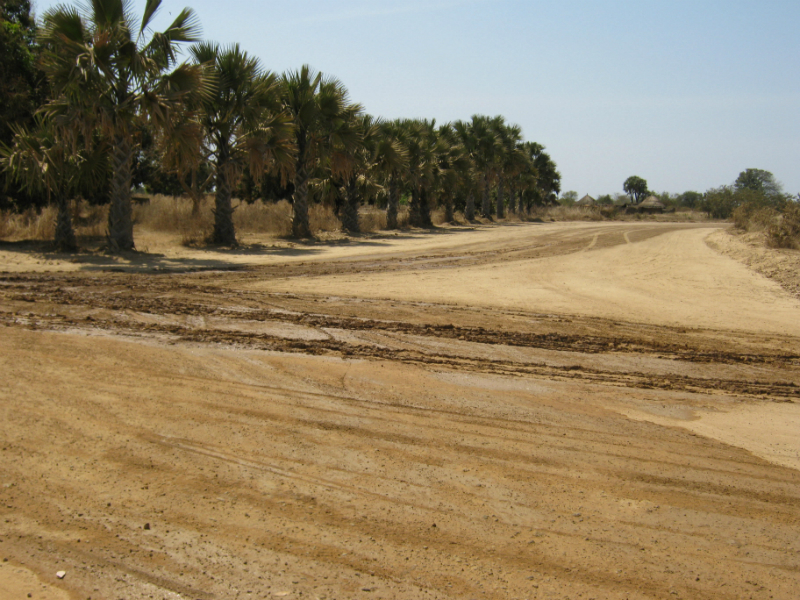

-     La realizzazione degli accessi all’opera in riva destra e sinistra, eseguiti in rilevato con una parte trattata con muri di sostegno per la riva destra;

-     L’esecuzione di opere di scarico in cemento armato integrate negli accessi sulla riva sinistra;

-     La costruzione di elementi architettonici all’entrata e all’uscita del ponte.

Descrizione Servizi

Controllo e valutazione dei lavori da effettuare ;   Analisi del progetto esecutivo e delle quantità da utilizzare ;   Esame delle proposte dell’Impresa (organizzazione del cantiere e programma lavori, installazioni di cantiere) e delle eventuali varianti proposte in fase di gara;   Analisi dei prezzi unitari, loro decomposizione e adeguamento per categoria ;   Procedure di controllo qualità applicate dall’Impresa ai propri lavori e a quelli affidati in sub-appalto;   Analisi della formula che permette di calcolare l’eventuale adeguamento prezzi;   Analisi e revisione dei piani esecutivi definitivi ; Controllo tecnico e topografico dei luoghi dove verrà realizzata l’opera; Controllo economico e finanziario in funzione al progredire dei lavori.
